无基准物型电火花检漏仪以往的测量方法差压比较式气密检漏仪的检漏方法的基本回路如图所示。同时向基准物与被测物充压，经过一段时间后关闭ＳＶ２，３阀。然后通过基准物与被测物之间产生的差压计算泄漏量。如果被测物与基准物的条件相同，那么外部环境的变化、加压不足引起的压力变化对被测物和基准物的影响相同，就不会引起差压传感器的变化。因此，在保持条件相同的情况下可以相应缩短检测时间。
关于无基准物型电火花检漏仪：

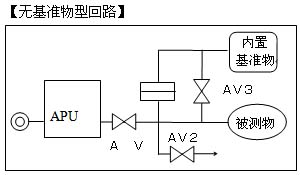

无基准物型检漏仪的基本回路与从前的回路有很大区别。如图所示，测试压是通过本公司独自研制的自动压力、流量调节器供给的。它可以在短时间内稳定加压。同时，由于增加了基准物与被测物之间的等压过程（BAL2），因此可以相应缩短加压时间。而且，加入了基准检测过程，使用内置基准物进行被测物的泄漏测定。
无基准物型电火花检漏仪基准检测：

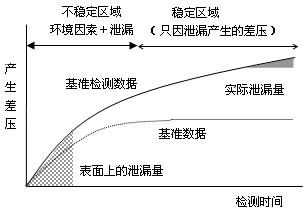

在被测物与基准物的形状、容积都不同的条件下进行检测时，如右图所示，检测开始时的差压变化比较大，然后逐渐变缓，最后只剩下因泄漏而产生的差压（稳定区域）。到现在为止，检漏仪只有在加压、平衡时间都很长的条件下，才能在检测环节得到这样的稳定区域。因此，在短时间内是无法算出正确的泄漏量的。无基准物型检漏仪为了在短时间内进行检测，将由于形状、容积不同而产生的空气内压变化（环境因素）取作基准数据，这个过程称为基准检测。基准检测所需时间一定要比通常的检测环节时间长。这是因为为了能得到空气的内压变化（环境因素）和因实际泄漏引起的差压，空气的内压就必须有比较长的稳定时间。如图所示，通过稳定区域（由于泄漏产生的差压）得到的数据可以算出实际泄漏量。基准检测得到的数据减去泄漏量，算出只因空气的内压变化（环境因素）产生的不包含泄漏的数值，此数值称为基准数据。
无基准物型电火花检漏仪泄漏测定：
对于无基准物型检漏仪，如果有了经基准检测得到的基准数据，就能够在短时间内进行测定。

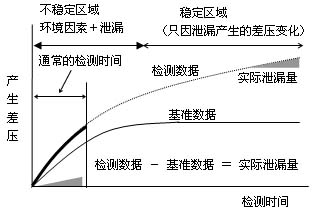

如右图所示，即使在不稳定区域，基准数据（环境因素）被减去后，就可以算出泄漏成分。
