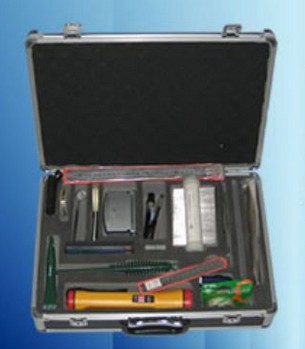

JC1W焊缝检测工具箱
产品详细介绍：
一、 咬边测量器
1、 百分表型：将角尺上百分表探针调成与角尺底平面正一毫米，测量咬边深度时，将角尺立放在被测物的平面上，把测针尖端放到咬边的地方，这样在百分表上就可读出咬边深度的数值，如果咬边深度是0.5mm，那么表上不再是角尺平面正一毫米而正0.5mm，余此类推。
2、 测量尺型：把多用焊缝测量器的针型探头装上，测量咬边时，将尺立放在被测量上，把针型探头下按到咬边的沟槽内，然后用游标尺测探伸出的长度，便可读出咬边深度的数值如测量尺的高度是58mm，探针伸向咬边部位后一定大于58mm，那么大于58mm的长度就是咬边的深度。
二、 焊缝内凹测量器
1、 深度测量器，把钢版尺伸向焊体内，将尺立起放稳，把钩形针探头对准凹陷处。掀动钩针的另一端，使钩形针探头伸向凹陷的根部，然后用游标尺量探头伸出的长度，便可获得凹深度的数值。
三、 焊缝宽度，高度测量器
用于焊缝高度和宽度的测量，也可用于焊后焊件变形的测量。
四、 焊缝放大镜
4倍，10倍焊缝放大镜放大观测焊缝表面
五、 工具
1/4镑手锤，剔除焊渣用。
6寸平锉，清理试伯表面。
划针，剔抠焊缝边缘死角药皮用。
尖型钢针，挑，钻微少的表面沙眼用。
小扁铲，清除焊件表面飞溅物用。
放大镜手电筒，用于焊件死角照明。
六、 量具
125mm游标卡尺。
1.咬边测量器
(1)百分表型：将角尺上百分表探针调成与角尺底平面正一毫米，测量咬边深度时，将角尺立放在被测物的平面上，把测针尖端放到咬边的地方，这样在百分表上就可读出咬边深度的数值，如果咬边深度是0.5mm,那么表上不再是角尺平面正一毫米而是正0.5mm,余此类推。
(2)测量尺型：把多用焊缝测量器的针型探头装上，测量咬边时，将尺立放在被测量上，把针型探头下按到咬边的沟槽内，然后用游标尺测探针伸出的长度，便可读出咬边深度的数值如测量尺的高度是58mm，探针伸向咬边部位后一定大于58mm,那么大于58mm的长度就是咬边的深度。
2.焊缝内凹测量器：深度测量器，把钢版尺伸向焊体内，将尺立起放稳，把钩形针探头对准凹陷处。掀动钩针的另一端，使钩形针探头伸向凹陷的根部，然后用游标尺量探头伸出的长度，便可获得凹深度的数值。
3.焊缝宽度，高度测量器：用于焊缝高度和宽度的测量，也可用于焊后焊件变形的测量。
4.焊缝放大镜：4倍，10倍焊缝放大镜放大观测焊缝表面
5.工具：1/4镑手锤，剔除焊渣用6寸平锉，清理试件表面划针，剔抠焊缝边缘死角药皮用尖型钢针，挑，钻微小的表面沙眼用小扁铲，清除焊件表面飞溅物用放大镜手电筒，用于焊件死角照明
6.量具：125mm游标卡尺
JC1W焊缝检测工具箱配置清单：
序号 | 名称 | 规格 | 数量 |
1. | 皮箱 | 17寸 | 1只 |
2. | 游标尺 | 125mm | 1张 |
3. | 钢尺 | 150mm | 2张 |
4. | 钢尺 | 300mm | 1张 |
5. | 放大镜 | ×4×10 | 各1只 |
6. | 焊口检测器 | XCQ-1 | 1张 |
7. | 郎头 |
| 1把 |
8. | 平锉 | 6寸 | 1把 |
9. | 大型钢针 |
| 1把 |
10. | 小扁铲 |
| 1把 |
11. | 百分表角尺 | 套 | 1套 |
12. | 凹尺 |
| 1张 |
13. | 划针 |
| 1张 |
随机文件
序号 | 名称 | 数量 |
1. | 使用说明书 | 1份 |
2. | 焊口检测器说明 | 1份 |
3. | 装箱单 | 1份 |
4. | 合格证书 | 1份 |
