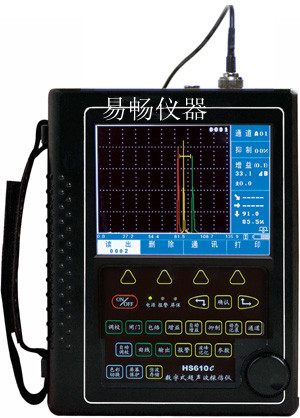

易畅HS610e超声波焊缝检测仪
产品详细介绍：
仪器特点：
全数字，真彩显示器，根据环境选择背景色、亮度值自由设定，领潮国内应用技术
数码飞梭旋钮，一键式操作
高性能安保锂电，模块插接式，一机两电两充，引导潮流
发射脉冲：
脉冲幅度：分级选择，设200V、300V、400V，适用探头范围广
脉冲宽度：(100-300)ns连续调节，匹配不同频率探头
阻抗匹配：51Ω、150Ω、200Ω、400Ω，满足灵敏度及分辨力的不同工作要求
工作方式：单晶探伤，双晶探伤
扫描范围：
零界面入射～14000mm（钢纵波），按比例调节，连续调节两种模式。
放大接收：
硬件实时采样：150MHz，波形高度保真
检波方式：全检波、正、负检波、射频波显示
闸门信号：单闸门、双闸门、全屏检索、闸门内峰值读数
增值/全自动增益：设0.1dB、2dB、6dB步进值，设波幅高度值全自动增益方式
报警：
闸门内，曲线内声光报警及关闭
数据存储：
50组快捷选择探伤参数通道，预先调校好各类探头与仪器的组合参数，自由设置各行业探伤标准，方便存储、调用、复验、打印、通讯传输
内存1000幅探伤回波信号及数据，实现存储、读出浏览，单幅打印，分组打印，连续打印和通讯传输的计算机管理
参数附件：全中文设置探伤参数，输入实时数据，随机存储、调用、打印、报告通讯
探伤功能：
波峰记忆：实时检索缺陷最高波，标定缺陷最大值
φ值计算：直探头锻件探伤找准缺陷最高波自动换算
动态记录：检测实时动态记录波形，存储、回放
缺陷定位：实显水平值L、深度值H、声程值S
缺陷定量：SL定量值实时读出
缺陷定性：通过包络波形，人工经验判断
曲面修正：曲面工件探伤，修正曲率换算
距离补偿：厚工件远距离探伤实时补偿，避免漏检小缺陷
实时时钟记录：
实时探伤日期、时间的跟踪记录，并存储
控制接口：
高速USB、RS232两种接口提供传输打印
屏幕保护：
待机时关闭屏幕可使仪器省电，减少开关机次数，延长仪器使用寿命
易畅HS610e超声波探伤仪技术参数
脉冲强度：200V、300V、400V三档可选
脉冲宽度：100-300ns连续可调
阻抗匹配：51Ω、150Ω、200Ω、400Ω四档可选
工作方式：单晶探伤、双晶探伤
扫描范围：零界面入射～ 14000mm钢纵波
采样频率/位数：150MHz/8bits
检波方式：全检波、正、负检波、射频波显示
工作频率：0.5MHz ～ 20MHz（带宽可选：0.5-4MHz、2-8MHz、10MHz、2MHz-20MHz）
各频段噪声电平： ＜ 15%
衰减器精度：＜ ±1dB/12dB
增益调节：110dB（0.1dB、2dB、6dB步进，全自动调节）
声速范围：（100 ～ 20000）m/s
动态范围：≥ 30dB
垂直线性误差：≤ 3%
水平线性误差：≤ 0.1%
分辨力：＞40dB（5N14）
灵敏度余量：＞62dB（深200mmΦ2平底孔）
数字抑制：（0 ～ 80）%，不影响线性与增益
电源、电压：直流（DC）7.2V±10%；交流（AC）220V±10%
工作时间：连续工作5小时以上（锂电池供电）
环境温度：（-10 ～ 40）℃（参考值）
相对湿度：（20 ～ 95）% RH
外型尺寸：215 x 165 x 45（mm）
