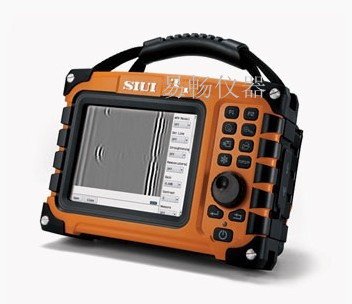

双探伤模式CTS-730相控阵探伤仪
产品详细介绍：
1、全屏触控，结合面板按键、旋钮、鼠标、键盘等，实现多种方式灵活操作
2、界面直观，操作简单
3、2组发射接收通道
4、硬件采样频率200MHz
5、方波激励方式，发射脉宽连续可调
6、同时具备TFD和A型两种使用模式，做到一机两用，方便客户的检测核评估
7、6.5英寸TFT液晶屏，分辨率：640*480
易畅仪器CTS-703超声波探伤仪技术参数：
项目 | 单位 | 常规超声性能参数 | TOFD成像性能参数 |
硬件通道数 | 组 | 2 | |
采样频率 | MHz | 200（硬件） | |
脉冲类型 |
| 负方波，负尖脉冲 | |
脉冲宽度 |
| 负方波：30ns ~ 1000ns连续可调 负尖脉冲：1.5μs | |
脉冲幅度 | V | 负方波：100 ~ 500（步进50V可调） 负尖脉冲：500 | |
脉冲前沿 | ns | 25 | |
动态范围 | dB | 36 | |
工作频率范围 | MHz | 0.5 ~ 20 | |
脉冲重复频率 | Hz | 100 ~ 8000（可调，步进100） | |
探测范围 | mm | 5 ~ 15000 | — |
脉冲移位 | mm | -10 ~ 10000 | |
材料声速 | m/s | 1000 ~ 9999 | |
阻尼 | Ω | 50 / 300 / 1000 | |
检波方式 |
| 负向检波 / 正向检波 / 双向检波 / RF四种可调 | RF |
增益调节 | dB | 0 ~ 110，最小步进0.5 | |
成像模式 |
| A型 | TOFD成像 |
触发方式 |
| — | 编码器触发（最高分辨率0.5mm） |
操控方式 |
| 触摸屏、面板按键、旋钮 | |
USB接口 |
| 连接USB接口打印机、鼠标、键盘、存储器 | |
LAN接口 |
| 实现与计算机（上位机）的通讯和远控 | |
VGA接口 |
| VGA视频输出 | |
显示屏 |
| 高亮度6.5”彩色TFT液晶显示屏，640×480像素 | |
供电方式 |
| 外部电源：12V交流适配器 电池：10Ah锂聚合物电池 | |
工作时间 | h | ≥8（电池供电） | |
工作温度 | ℃ | 0 ~ 40 | |
重量 | Kg | 约2.6（含电池） | |
尺寸 | mm | 162×250×116（高×宽×深） | |
