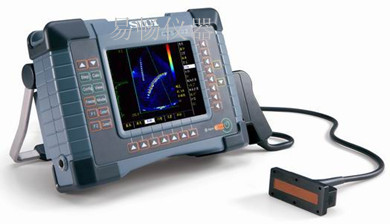

易畅直销CTS-602超声相控阵探伤仪
产品详细介绍：
易畅直销CTS-602超声相控阵探伤仪 仪器特点：
1、同时具备常规和相控阵两种使用模式，做到一机两用，方便客户的检测核评估
2、具备线性扫描、固定角度线阵扫描和扇形扫描3种扫描模式
3、操作简单，界面直观，简单易懂
4、6.5英寸TFT液晶屏，分辨率640*480
5、32个发射接收通道，能够支持16/32/64/128/阵元探头
6、双极性方波发射，发射脉宽可调
7、发射单点聚焦，接收动态聚焦
8、探头快速更换开关
9、探头楔块
10、全密封、被动式散热，适应粉尘等现场恶劣工作环境
11、丰富的接口
易畅直销CTS-602超声相控阵探伤仪参数：
项目 | 单位 | 指标 |
显示屏 |
| 高亮度6.5"彩色TFT液晶显示屏, 640×480像素 |
存储 |
| 32MB内置Flash+外接U盘 储存格式：设置参数、屏幕拷贝 |
扩展接口 |
| VGA输出 1个 USB接口 1个 LAN接口 1个 |
防护等级 |
| IP20 |
供电方式 |
| 外部电源：12V交流适配器 电池：10Ah锂聚合物电池 |
工作时间 | h | ≥4（电池供电） |
功率 | VA | 30 |
储存温度 | ℃ | -20 ~ 60 |
工作温度 | ℃ | 0 ~ 40 |
重量 | Kg | 主机：2.8；电池：0.85 |
尺寸 | mm | 262×196×92（宽×高×深） |
项目 | 相控阵模式 | A型模式 |
系统带宽（-6dB） | 1MHz ~ 10MHz | 0.5MHz ~ 15MHz |
A/D采样频率 | 120MHz | 240MHz |
探头接口 | 1个，支持16 / 32 / 64 / 128阵元探头，具备探头自动识别功能 | 2个，BNC接口 |
活动孔径 | 自动根据探头设定，最高32 | —— |
脉冲发生器 | 类型：双极性方波脉冲 发射电压：±60V 脉宽：40ns ~ 500ns，步进20ns 重复频率：100Hz ~ 4KHz 发射延迟：0μs ~ 20μs，分辨率5ns | 类型：负向尖脉冲 发射电压：约370V 重复频率：20Hz ~ 500Hz 能量：低 / 高 |
接收器 | 增益：0 ~ 80dB 频带（-6dB）：1 ~ 10MHz 延迟：0μs ~ 20μs，分辨率3.125ns | 增益：0 ~ 110dB，步进：0.5/1/2/6/12 频带(-6dB)：1 ~ 4MHz / 0.5 ~ 15MHz 阻尼：低/高 检波方式：负向检波/正向检波/双向检波/RF |
聚焦 | 发射：单点聚焦 接收：160MHz硬件实时动态聚焦， 最大范围每扫描线1008焦点 | —— |
滤波器 | 根据工作频带自动调节 | 根据工作频带自动调节 |
扫描类型 | 线扫 / 扇扫 | —— |
扫描线 | 最大128线 | —— |
扫描角度范围 | 线扫：-45°~ +45° 扇扫：-80°~ +80° | —— |
扫描范围 | 0 ~ 1000mm (钢纵波) | 0 ~ 6000mm(钢纵波)，连续可调，最小显示范围5mm |
材料声速 | 1000 ~ 10000 m/s | 1000 ~ 10000 m/s |
显示延迟 | 0 ~ 1000mm (钢纵波) | -10 ~ 1000 mm(钢纵波) |
探头零点 | —— | 0 ~ 200 μs |
抑制 | —— | 0 ~ 80线性抑制 |
曲线功能 | —— | DAC / AVG |
辅助功能 | —— | A型回波冻结、自动校正、角度测量、峰值记忆、参数输出、频率检测、AWS D1.1/D1.5、U盘转存 |
报警信号 | —— | 声光报警（内接蜂鸣器和面板LED发光管） |
测试点选择 | 峰值 / 前沿 / J前沿 | 峰值 |
语言 | 中 / 英 | 中 / 英 |
测量单位 | mm / inch | mm / inch |
测量 | 双闸门：可测量回波幅度、声程、水平距离、垂直距离、闸门间距离 双测量光标：可测量图像上的水平、垂直位置及光标间距离 | 双闸门：可测量回波幅度、声程、水平距离、垂直距离、闸门间距离 |
存储 | 100组数据集 | 200组数据集 |
探伤灵敏度余量 | —— | ≥60dB（2.5Z20N探头） |
时基线性 | —— | ≤3% |
衰减器精度 | —— | 12dB±1dB |
动态范围 | —— | ≥30dB |
远区分辨力 | —— | ≥26dB |
电噪声电平 |
| ≤20 （初始化状态，探测范围、增益调为最大，频带1 ~ 4MHz） |
